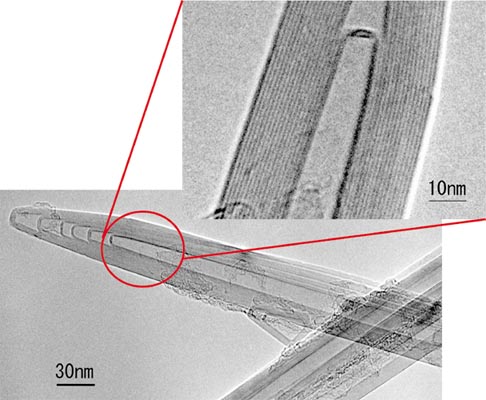

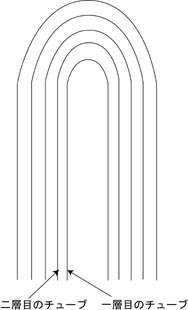

図1　ＭＷＣＮＴのＴＥＭ写真	図2　ＭＷＣＮＴモデル

多層カーボンナノチューブ（multi-wall carbon nanotube 以下MWCNTと略す）の透過電子顕微鏡（ＴＥＭ）写真を図1に示します。ＭＷＣＮＴは図2に示すようにチューブが何層にも重なった構造をしています。

先端が多面体的形態を示すのは、六員環ネットに導入された五員環の周りにひずみが集中し、そこが頂点のように突き出るためです。五員環の配置のされ方により先端の形態は変化します。

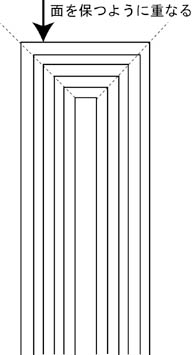

図5　フラットエンドのモデル図	図6　全体のモデル図

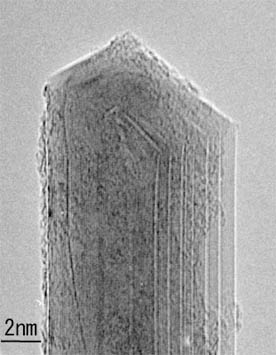

特に、雰囲気ガスに水素を用いた場合、図3と4のに示す非常に細い中心空洞を持ったチューブが生成されます。これは、もはやチューブというよりはグラファイトのファイバー状であるため、ナノグラファイバーと呼びます。

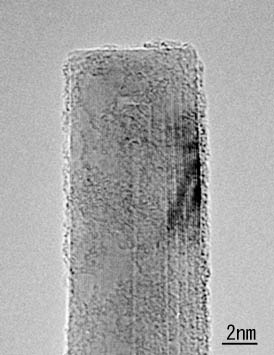

細いチューブでは、先端に導入される5員環の位置の自由度が非常に低く、図5のような円周上に6個5員環が配置された6回対称のチューブが作られ、これが図6のように面を保つように重なります。このため、図3のようなフラットエンドタイプのものが見られます。これは、通常作製されたＭＷＣＮＴには見られない先端構造です。
